Guide technique

Les techniques de chauffage

Un local doit être chauffé pour combattre ses déperditions thermiques :

  • par renouvellement d’air (déperditions dynamiques)
  • par les parois (déperditions statiques)

Il est donc conseillé d’installer du matériel de chauffage pour une puissance au moins égale aux déperditions totales (somme des déperditions “statiques” et “dynamiques”), et en tenant compte d’une mise en régime rapide.
On comprend aisément que, plus un bâtiment est isolé et étanche, moins on doit y installer d’appareils pour répondre aux exigences de confort.

Choix de la technique

Selon la hauteur du bâtiment et la nature de son isolation, le choix s’opère entre un chauffage par air chaud ou un chauffage par rayonnement.

  • Pour les bâtiments bas, de 4 à 6 mètres de haut, isolés et à chauffer entièrement, l’air chaud est une solution en général plus économique en coût d’investissement (Schéma A).
  • A l’inverse, on utilise le chauffage par rayonnement dans les locaux à fortes déperditions : grands bâtiments assez hauts (5 mètres et plus), absence d’isolation… ou pour ne chauffer qu’une zone ou partie d’un local.

En effet, le rayonnement chauffe les surfaces (sol, machines, individus…) et non l’air ; son principe, comparable à un éclairage (schéma B), évite donc de chauffer inutilement les grands volumes.

Mode de sélection simplifié pour les produits Rayonnement et Air chaud

1. Détermination de la puissance à installer

2. Sélection du matériel

En rayonnement infrarouge

2.1 Détermination des appareils de chauffage

2 critères définissent la configuration :

  • Chaque appareil “éclairant” une surface définie, veiller à assurer un recoupement des flux pour obtenir une optimisation du chauffage au sol,
  • La puissance unitaire des appareils est fonction de leur hauteur d’accrochage.

2.2 Détermination du nombre d’appareils

Elle découle des 2 critères précédemment définis.
Un appareil radiant éclaire un rectangle au sol, fonction de sa forme, de son inclinaison éventuelle, et surtout, de la hauteur d’accrochage.

Les tableaux suivants permettent de sélectionner le matériel à installer en fonction de la hauteur.
Celui-ci peut être installé “incliné” ou “en pluie”. La surface couverte par le rayonnement dépend de la hauteur d’installation et de l’inclinaison de l’appareil.
Sélectionner un type de produit (puissance calorifique) et diviser la puissance à installer par la puissance unitaire. Cela donne le nombre d’appareils à installer. Vérifier ensuite à l’aide des tableaux suivants que la surface couverte par l’émission infrarouge est suffisante.

En air chaud

Détermination des appareils de chauffage

Une fois déterminée la puissance à installer pour chauffer le local, le confort est obtenu en fonction de trois facteurs propres à la technique de l’air chaud :

  • La PORTEE UTILE des appareils, limitée en distance. Par exemple, si l’on place des aérothermes de portée d’air de 20 mètres dans un local de 60 mètres de long, il en faut au moins 3 dans le sens de la longueur,
  • La PUISSANCE UTILE installée. Elle doit être légèrement supérieure aux déperditions (pour la mise en régime rapide),
  • Le DEBIT D’AIR des appareils. Il permet de brasser l’air dans le local. Le taux de brassage qui en résulte doit être suffisant pour combattre la stratification de l’air chaud qui tend à se concentrer dans le haut du local.

Fumisterie - Solutions de rénovation de bâtiment en tubes radiants

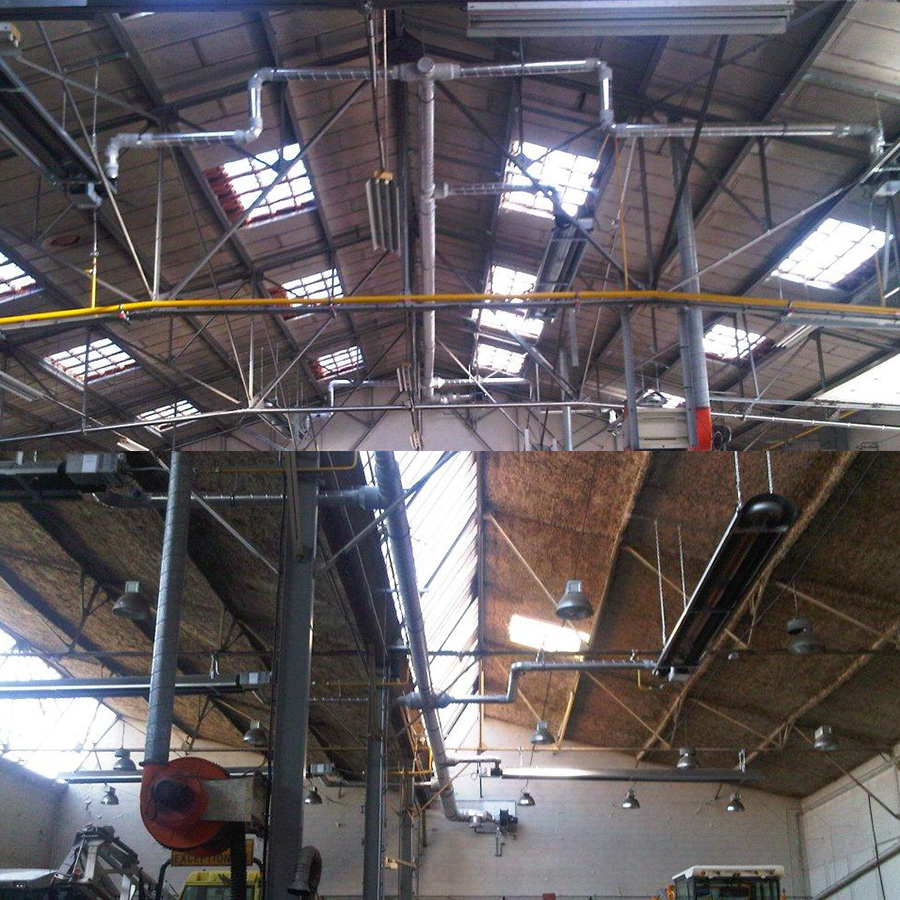

Tubes collectés

Le réseau d’extraction est mis en place de sorte à collecter les gaz brûlés au refoulement de chaque appareil.
La température des gaz au refoulement des appareils est de l’ordre de 200°C, dans le réseau collecté elle est de l’ordre de 80°C.
Ce réseau est mis en dépression via un extracteur installé en toiture ou sur une paroi. Le fonctionnement des appareils est asservi au fonctionnement de l’extracteur.

Ventouse murale (ou toiture)

L’ensemble de la gamme de tubes radiants SolarHP, SolarHPR et SolarHPRC est disponible en raccordement étanche ce qui permet le montage en ventouse murale y compris avec des longueurs de conduits importantes.

Tubes non raccordés

Comme les panneaux radiants, les tubes sont également homologués en type A, tubes non raccordés. Cette utilisation est possible à condition de prévoir une ventilation mécanique ou statique, de 10 m3/h par kW installé, conformément à la norme européenne NF EN 13410. (Ce montage n’est pas autorisé en ERP)

La compensation et le renouvellement d’air

En complément de l’installation de chauffage, les extractions d’air de grand débit nécessitent une compensation tempérée pour :

  • optimiser la puissance de chauffage installée et éviter les surdimensionnements
  • conserver le bâtiment en légère dépression
  • se prémunir des infiltrations d’air froid et des intempéries
  • maîtriser les vitesses et les températures d’air dans le bâtiment

Du fait de la variabilité des conditions extérieures, les brûleurs gaz modulants apportent la meilleure solution pour introduire un renouvellement d’air neuf à une température constante, proche de la température d’ambiance.

Nos gammes de produits suivantes permettent de traiter idéalement l’introduction d’air neuf :

En montage intérieur :

  • Aérothermes modulants centrifuges :
    • de 2 700 à 4 500 m3/h
    • Refoulement direct (ou par gaine)

En montage intérieur ou extérieur :

  • Générateur d’air chaud à condensation :
    • de 4 700 à 24 000 m3/h
    • Refoulement par plenum ou par gaine
    • Possibilité de débit variable
  • Générateur d’air chaud à brûleur modulant :
    • de 6 000 à 70 000 m3/h
    • Refoulement par plenum ou par gaine
    • Possibilité de débit variable
