Aérotherme gaz réversible MCF

Solution de chauffage au gaz et de rafraîchissement pour les bâtiments :

  • industriels
  • commerciaux
  • tertiaires
  • neufs ou à renover

Avantages

  • Alternative au Roof top et aux Splits
  • Bi-énergie
  • Association du meilleur des techniques décentralisées
  • Économie d’énergie
  • Installation facile et simple
  • Echangeur tubulaire sans soudure
  • Rendement de combustion supérieur à 94%
  • Débit d’air important (température homogène)
  • Durée de vie importante grâce à l’utilisation en alternance des 2 équipements

Details techniques

Description

Adaptation innovante d’une climatisation à détente directe sur un aérotherme gaz

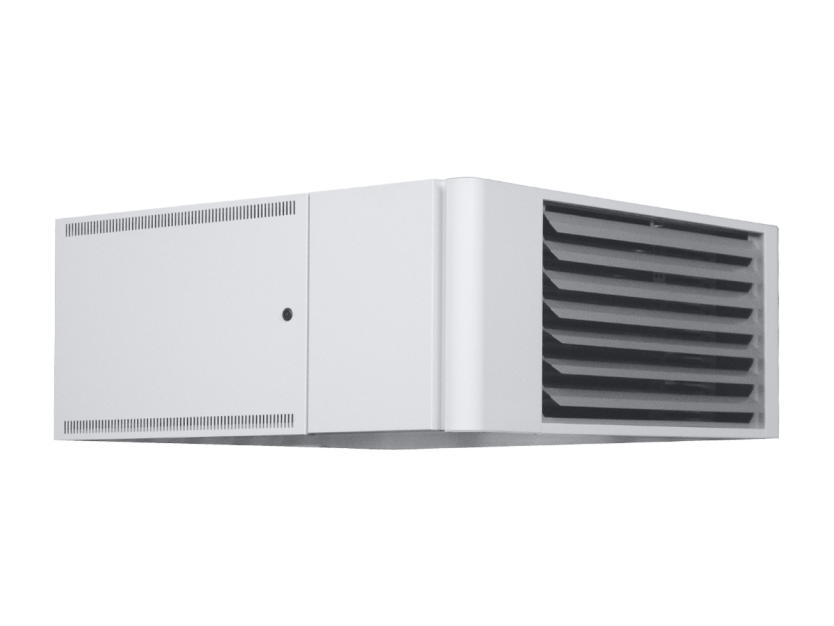

Module chaud composé d’un aérotherme gaz hélicoïde

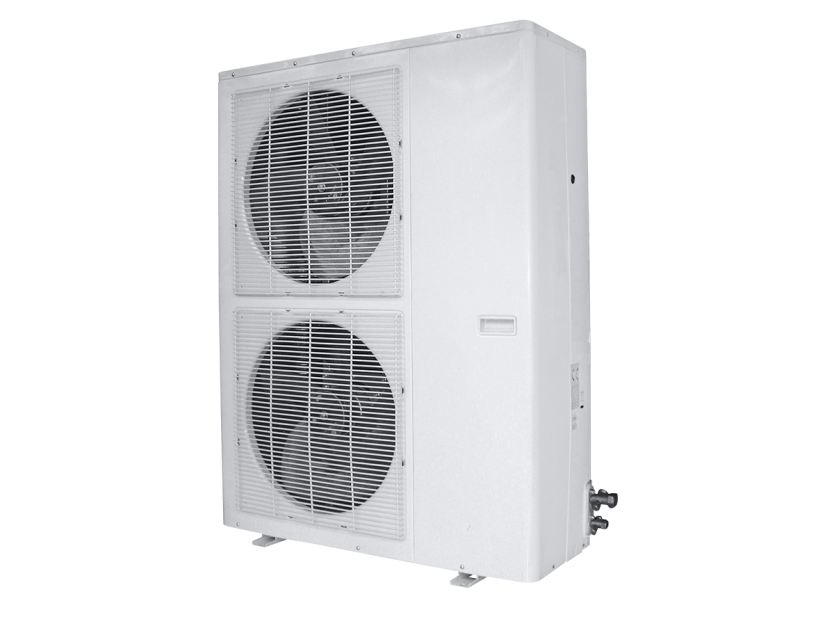

Module froid composé d’un évaporateur monté à l’arrière de l’aérotherme et d’un groupe de condensation à air installé à l’extérieur du bâtiment
Unité intérieure compacte (implantation sous plafond possible)
Puissance chaud adaptée à la réglementation ERP (35 kW)
Soufflage direct avec 2 ventilateurs hélicoïdes
Régulation par fil pilote
Compresseur hermétique de type Scroll de marque Sanyo
Fluide frigorigène R410A

Utilisations

Ateliers de production | Concessions automobiles | Surfaces commerciales | Salles des fêtes | Salles polyvalentes | Salles d’exposition

Paramètres

Caractéristiques techniques

MODULE CHAUD
Puissance calorifique kW 37,2
Puissance utile kW 34,9
Débit gaz G20 m3/h 3,94
Débit gaz G25 m3/h 4,35
Débit gaz G31 kg/h 2,91
Débit d’air à 15°C m3/h 5 400
Evacuation fumées/aspiration air mm 80/80
Alimentation électrique   1 x 230 V + N - 50 Hz
Classification   IP42
Puissance électrique w 350


MODULE FROID
Puissance frigorifique nominale kW 17*
Puissance absorbée nominale kW 6
Débit d’air m3/h 6 000
Performance EER froid à 35°C   2,83
Niveau sonore à 4 m en champ libre dBA 58
Classe énergétique   C
Alimentation électrique   3 x 400 V + N - 50 Hz
Classification   IP24
Liaisons frigorifiques
Fluide réfrigérant   R410A
Diamètre gaz   3/4”
Diamètre liquide   1/2”
Longueur standard m 7
Longueur minimum / maximum m 5/25
Dénivelé maximum m 15
Charge nominale (longueur standard) kg 4
Charge additionnelle g/m 80
Ø évacuation des condensats unité intérieure mm 14
Plage de fonctionnement ºC 17/45

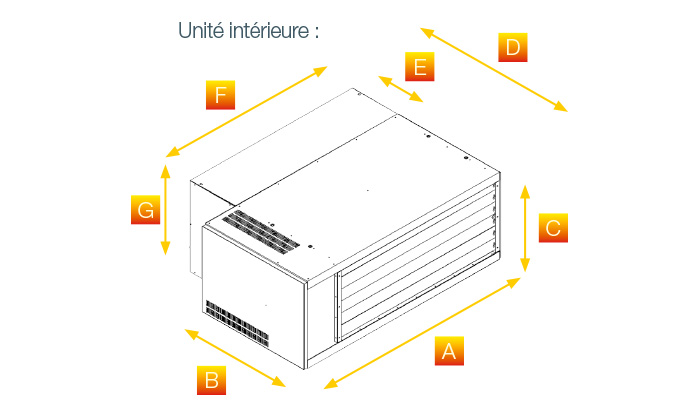

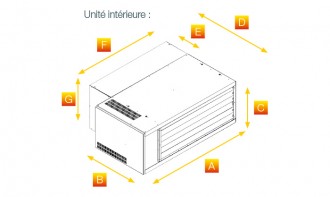

Dimensions

AEROTHERME GAZ M37H
Largeur A 1 310 mm
Profondeur B 675 mm
Hauteur C 510 mm
Profondeur D 1 030 mm
Profondeur E 355 mm
Largeur F 1 080 mm
Hauteur G 540 mm

Références

  • ALPOL cosmétique - (France)
  • BMW - (France)
  • Chauss’expo - (France)
  • ErDF - (France)
  • Ford - (France)
  • KIA - (France)
  • Peugeot - (France)
  • Renault - (Brésil, France, Espagne)
  • Samputensili - (France)
  • Styl’eco - (France)
