Aérothermes eau chaude / froide AEC / AECF

Solution « alternative » pour le chauffage et Le rafraîchissement des bâtiments :

industriels,
commerciaux,
tertiaires

Avantages

Faible coût de mise en œuvre
Maintenance très réduite
Sécurité totale (pas de flamme)
Installation murale ou plafonnier
Raccordement hydraulique réversible (gauche ou droite)
Chaud/froid
Pas de fluide frigorigène
Silence de fonctionnement
Esthétique
Excellent rendement thermique
Qualité de finition
Nombreux accessoires disponibles

Details techniques

Description Paramètres Téléchargements Références Demander un devis

Description

Carrosserie en tôle pré-laquée RAL 9003
Grille de soufflage simple déflexion de série en tôle prélaquée RAL 9006
Protection ipsothermique sur les versions monophasées 230 V
Montage sur plots antivibratiles
Raccordement hydraulique à gauche ou à droite
Panier de protection ventilateur hélicoïde
Grille de soufflage à vantelles horizontales réglables individuellement par ailettes aluminium
Moteur électrique à rotor extérieur, classe F IP55, 900 tr/min, disponible en triphasé ou monophasé
Ensemble groupe moto-ventilateur équilibré en usine, ne nécessite pas d’entretien
Batterie d’échange cuivre/aluminium à eau chaude ou froide basse pression, éprouvée à 105°C / 8 bars, à 1, 2 ou 3 rangs

Utilisations

Paramètres

Caractéristiques techniques

Modèles AEC*		AEC 3312	AEC 3313	AEC 3422	AEC 3423	AEC 4422	AEC 4423	AEC 4501	AEC 4502	AEC 4503	AEC 5502
Débit d’air	m³/h	1 810	1 700	2 640	2 310	3 300	3 020	4 200	3 850	3 450	4 200
Puissance Chaud	kW	11	15	19	24	25	32	15	27	35	34
Température de soufflage	°C	38	47	35	43	36	45	26	35	44	36
Nombre de rangs batterie		2	3	2	3	2	3	1	2	3	2
Débit d’eau	m³/h	0,17	0,22	0,21	0,26	0,29	0,37	0,18	0,31	0,4	0,36
ΔP eau	kPa	1,3	1,1	2	1,5	4,1	3,3	8,2	4,8	3,8	1,5
Contenance batterie	l	1,45	1,91	1,45	1,91	2,13	2,77	1,5	2,13	2,77	2,94
Niveau sonore**	dB_A	42	43	43	44	43	44	45	48	50	48
Portée d’air montage mural Grille simple déflexion (standard)	m	13	13	13	13	13	13	13	13	13	15
Portée d’air montage mural Grille longue portée (induction)	m	16	16	16	16	16	16	16	16	16	18

Modèles AEC*		AEC 5503	AEC 5552	AEC 5553	AEC 6552	AEC 6553	AEC 6632	AEC 6633	AEC 7711	AEC 7712	AEC 7713
Débit d’air	m³/h	3 960	5 640	5 100	6 000	5 700	7 920	7 150	14 300	13 500	10 500
Puissance Chaud	kW	41	38	48	45	61	53	71	48	90	105
Température de soufflage	°C	44	34	42	36	45	34	43	24	33	42
Nombre de rangs batterie		3	2	3	2	3	2	3	1	2	3
Débit d’eau	m³/h	0,47	0,43	0,55	0,51	0,69	0,59	0,8	0,53	0,98	1,16
ΔP eau	kPa	1,3	2	1,8	3	7,2	4	9,3	3,9	6,7	6,5
Contenance batterie	l	3,83	2,94	3,83	3,87	4,98	3,87	4,98	3,62	5,31	7
Niveau sonore**	dB_A	50	49	50	49	50	51	53	55	56	58
Portée d’air montage mural Grille simple déflexion (standard)	m	15	15	15	18	18	18	18	18	18	18
Portée d’air montage mural Grille longue portée (induction)	m	18	18	18	23	23	23	23	24	24	24

Modèles AECF***		AECf 3312	AECf 3313	AECf 4422	AECf 4423	AECf 5502	AECf 5503	AECf 6552	AECf 6553	AECf 7712	AECf 7713
Débit d’air	m³/h	1 600	1 500	2 900	2 670	3 400	3 200	4 860	4 610	7 290	8 050
Puissance Chaud	kW	7	8	12	15	14	19	20	28	36	45
Température de soufflage	°C	29	33	27	32	28	32	27	32	26	31
Puissance froid	kW	7	8	10	13	15	18	19	26	29	35
Température de soufflage	°C	20	18	21	18	21	19	21	19	21	20
Débit d’eau	m³/h	0,16	0,2	0,28	0,36	0,34	0,44	0,49	0,68	0,86	1,07
Nombre de rangs batterie		2	3	2	3	2	3	2	3	2	3
ΔP eau	kPa	1,3	1	4,3	3,4	1,4	1,3	3,1	7,5	5,8	6,1
Contenance batterie	l	1,45	1,91	2,13	2,77	2,94	3,83	3,87	4,98	5,31	7
Niveau sonore**	dB_A	42	43	43	44	48	50	49	50	56	58
Portée d’air montage mural Grille simple déflexion (standard)	m	13	13	13	13	15	15	18	18	18	18
Portée d’air montage mural Grille longue portée (induction)	m	16	16	16	16	18	18	23	23	24	24

* Performances pour reprise d’air à 15°C - régime d’eau : 80/60°C
** Les niveaux de pression acoustique sont donnés pour le montage mural standard à 5 m en champ libre d’un appareil (tolérance +/- 2 dBA)
*** Performances pour reprise d’air à 15°C - régime d’eau : 50/40°C ; reprise d’air à 27°C - régime d’eau 7/12°C

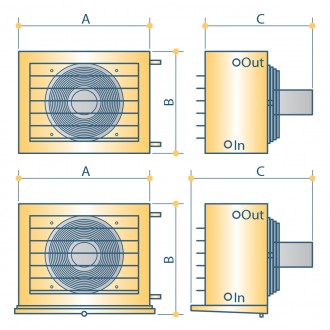

Dimensions

		AEC modèles 3000	AEC modèles 4000	AEC modèles 5000	AEC modèles 6000	AEC modèles 7000
Largeur A	mm	615	720	805	915	1 070
Hauteur B	mm	490	570	655	735	860
Profondeur C	mm	460	480	480	505	570
Diamètre raccordement eau		3/4”	1”	1”	1”1/4	1”1/4
Masse	kg	25	41	50	53	69

		AECF modèles 3000	AECF modèles 4000	AECF modèles 5000	AECF modèles 6000	AECF modèles 7000
Largeur A	mm	615	720	805	915	1 070
Hauteur B	mm	528	619	702	783	908
Profondeur C	mm	541	572	602	611	680
Diamètre raccordement eau		3/4”	1”	1”	1”1/4	1”1/4
Masse	kg	27	43	53	56	73

Hauteur d’installation

		AEC/AECF modèles 3000	AEC/AECF modèles 4000	AEC/AECF modèles 5000	AEC/AECF modèles 6000	AEC/AECF modèles 7000
Hauteur d’installation murale	m	3	3,2	3,6	4	4,2

		AEC modèles 3000	AEC modèles 4000	AEC modèles 5000	AEC modèles 6000	AEC modèles 7000
Hauteur d’installation plafonnier avec grille simple déflexion (standard)	m	3,5	3,5	4,5	5	5,5
Hauteur d’installation plafonnier avec grille longue portée (induction)	m	5	5	7	8	8,5
